大號高壓插片保險絲MAX-63V~250V UL CE ROHS

大號高壓插片保險絲MAX-NL-10A~100A63V~250V UL CE ROHS

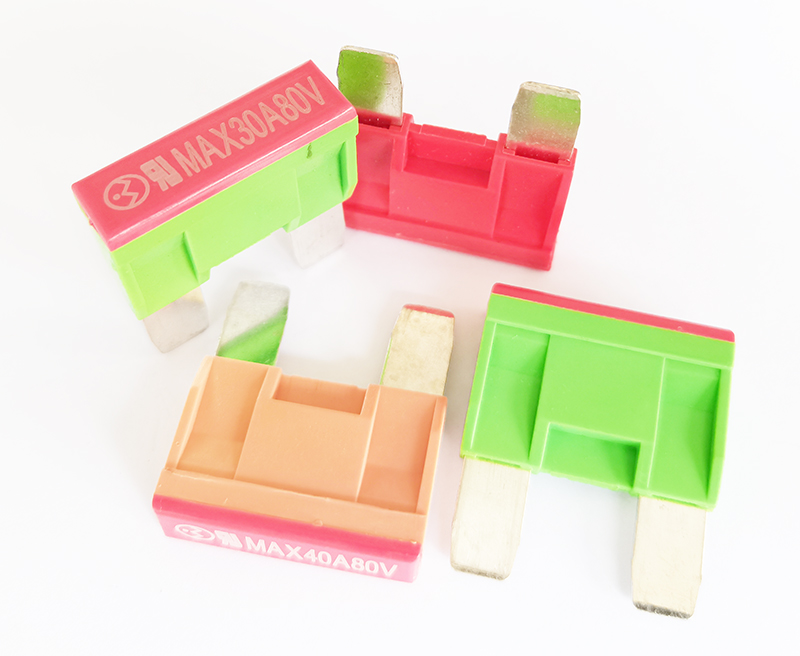

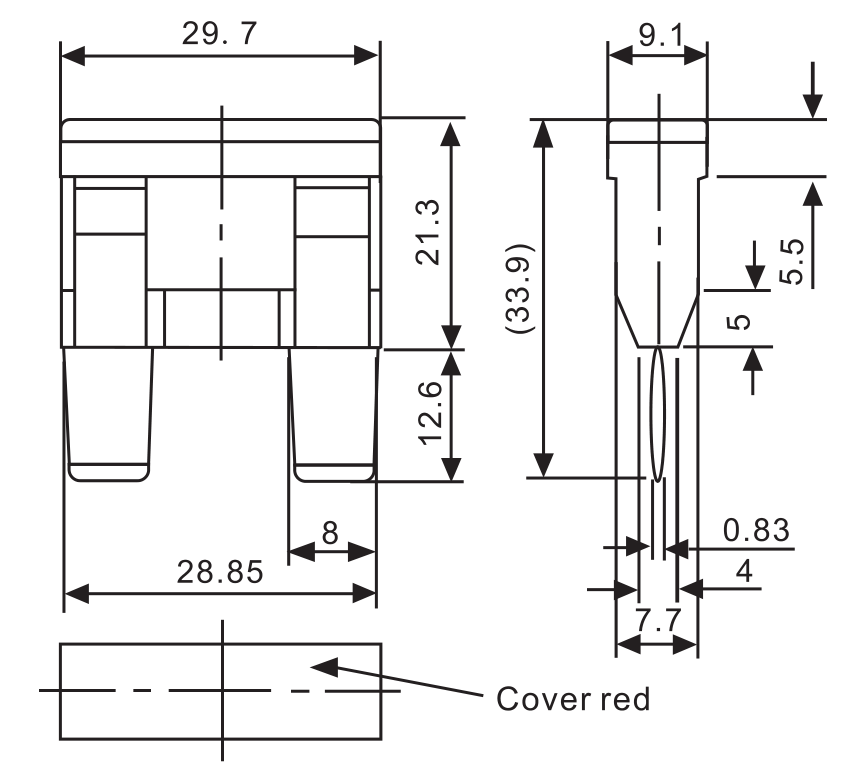

實物與規格尺寸圖











尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm





電氣特性

據使用狀況,保險絲特性可能改變

According to the using status, the fuse characteristics may change.

?額定電壓:直流63V/63V/80V/125V

Rated voltage: DC 63V/63V/80V/125V ,

?分?jǐn)嗳萘浚?/span>1000A@125V DC ?使用溫度:-40℃+125℃

Breaking capacity: 1000A@125V, DC, temperature: -40  ~ +125 ℃

?材質:1、銅合金+復合材料2、塑料尼龍PA66

Material: 1、Cu alloy , 2 PA66  plastic.



Time-Current Characteristics

% of Rating

Opening Time Min / Max (s)

110

360000 s / –

135

- / 1800 s

200

2 s / 560s

350

0.2 s / 7s

600

40ms / 1s



 產品成分表

號

(Model)

物料名稱

(Part Name)

物料P/N

(Part  P/N)

物料 (Material Constitution )

材料名稱 (Materials Name)

學質稱

Chemical SubstanceName

CAS No.

含量Content (Wt%)

MAX-XX

大號插片式保險絲

MAX2~3

Sn

Sn

7740-66-6

0.4

Cu

Cu

7440-50-8

86.18

Fe

Fe

7439-89-6

0.02

Ag

Ag

7440-22-4

0.2

膠料PC

Pc

25037-45-0

13.2

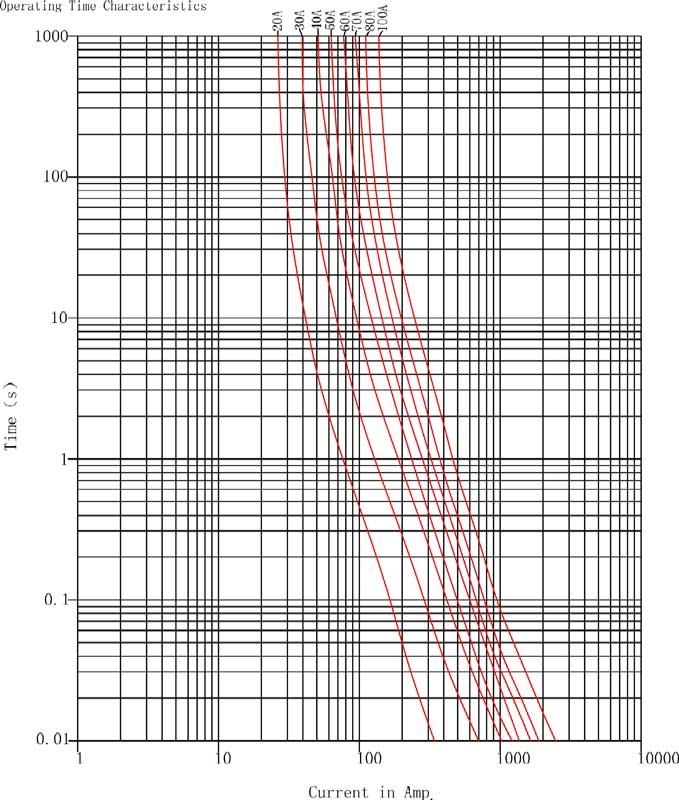

電流時間特性曲線圖






產品規格與料號


TYPE

Rating Current(A)

Rating Voltage(V)

Typ. Voltage Drop(mV)

Cold Resistance

mΩ

I2t

Color

certification

MAX-20

20A

63V/80V/125V/250V

76

3.10

1100

yellow

UL ROHS

MAX-25

25A

63V/80V/125V/250V

75

2.39

2087

Grey

UL ROHS

MAX-30

30A

63V/80V/125V/250V

77

1.95

4070

green

UL ROHS

MAX-40

40A

63V/80V/125V/250V

75

1.71

6032

amber

UL ROHS

MAX-50

50A

63V/80V/125V/250V

75

1.42

8450

red

UL ROHS

MAX-60

60A

63V/80V/125V/250V

73

1.10

11300

blue

UL ROHS

MAX-70

70A

63V/80V/125V/250V

77

0.89

15300

brown

ROHS

MAX-80

80A

63V/80V/125V/250V

61

0.64

6900

white

ROHS

MAX-100

100A

63V/80V/125V/250V

52

0.45

9600

brown

ROHS
