5*15 玻璃管快斷保險絲 -----UL PSE
1.規格型號和安規認證 MODEL NUMBER AND SAFETY CERTIFICATION

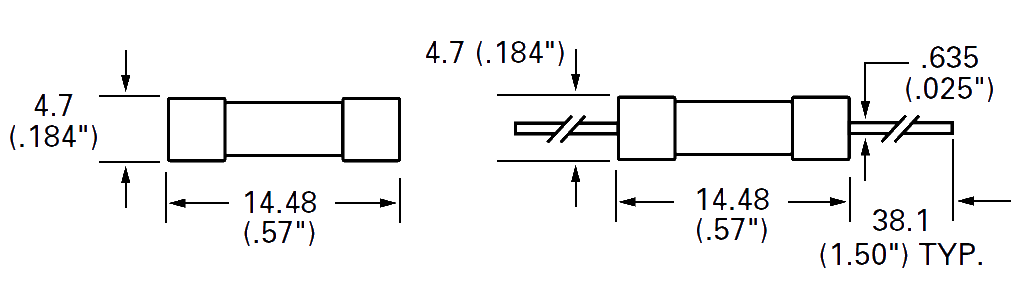

例子[example]: 4GFU 1A 125V/250V /350V 1)系列號 Part Number 2)額定電流 Rated Current 1） 2） 3） 3)額定電壓 Rated Voltage 1-2 額定電流和額定電壓 Rated Current And Voltage 額定電流： 375mA~10A Rated Current: 375mA~10A 額定電壓:125V/250V/350V AC Rated Voltage:125V/250V/350V AC 1-3標示Marking 保險絲上需有下列標示 The fuse shall have the following marking: 規格：特性符號+額定電流+額定電壓 Specification:Characteristic Symbol+Rated Voltage 375mA~750mA : _mA125V/250V 350V 1A~10A:_A125V/250V/350V Trade mark:The Manufacture’s Logo+Part Number+Approvals 375mA~10A: 注意：對標示字樣大小沒有規定 Note:Size of the markings have not be specified. 2.適用範圍 SCOPE 適用於一般電子設備。Used in electronic equipment. 3.工程圖和結構 OUTLINE DRAWING AND STRUCTURE 3-1 工程圖（單位：mm） Outline Drawing and Dimensions(Unit:mm)
3-2結構 Structure
4.外觀及形狀 APPEARANCES AND CONFIGURATION 4-1外觀：不應有破碎、明顯的汙斑 Appearances:There shall no fragmentation and of remarkable blotch. 4-2形狀：帶腳的保險絲 Configuration:Axial Leaded Fuse. 5.物理特性 PHYSICAL CHARACTERISTIC 5-1 拉力測試 Tensile test 沿端子的軸向施加10N的拉力，持續1分鐘。 Keep pulling the cap of the fuse with 10N at axial direction for 1 min. 6.電氣特性 ELECTRICAL CHARACTERISTICS 熔斷/電流特性： Pre-Arcing Time/Current Characteristic a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
b、Electrical characteristics美標（UL）
c、Temperature character When 100% of rating the temperature rise doesn’t exceed 75℃. d、Electrical Characteristic Specifications by Item
Temperature Rerating Curve

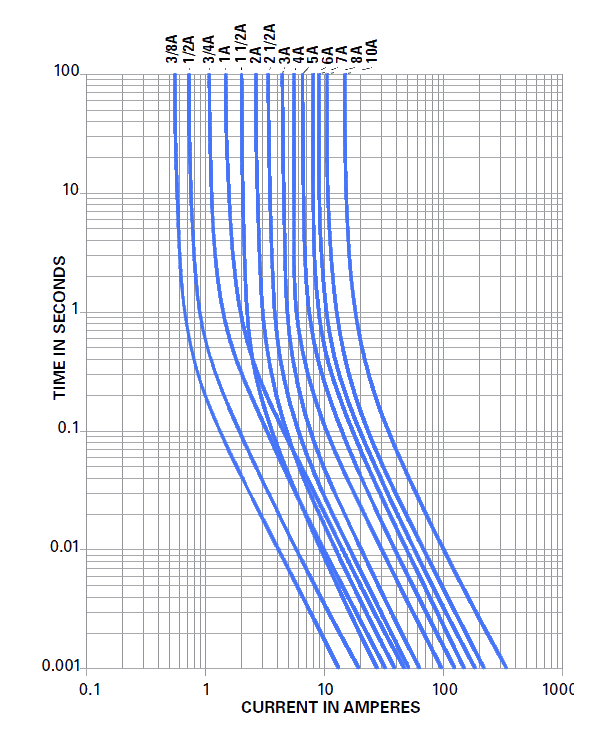

Average Time Current Curves
7.環境特性 ENVIRONMENTAL SPECIFICATION 7-1 操作溫度範圍：-5℃~60℃ Operating Temperature: -5℃~60℃ 7-2 保存條件 Storage Conditions 溫度：+10℃~60℃ Temperature: +10℃~60℃ 在相對濕度≤75%下平均可存放3年 On average, It can be stored below the relative humidity or 75% for 3 years. 在非露天下，相對濕度為95%下最多可存放30天。 Without dew, It can be kept under humidity of 95% for 30 days. 8.焊接條件 SOLDERING PAAMETERS 8-1波峰焊 Wave Solder 焊接溫度：260±5℃ Soldering Temperature:260±5℃ 焊接時間：4 Sec. Max. Soldering Time:4 Sec.Max. 8-2手工焊錫 Manual Solder 焊接溫度：350±5℃ Soldering Temperature: 350±5℃ 焊接時間：3 Sec. Max. Soldering Time: 3 Sec. Max. 9.其他使用注意事項 OTHER NOTICE IN USING 如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定 If heat shrink tubing was needed,the roast temperature and time should be refer to the following. 設定烘烤溫度：不大於150℃ 烘烤時間：50s Max. The temperature should be sel under 150℃,roast time:50s Max.
