6.35*32陶瓷管慢斷保險絲---------- UL CSA

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格:系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
6CTU       20A    250V                    1)系列號  Part  Number
                                                    2)額定電流  Rated  Current
1)           2)    3)                     3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流: 63mA~30A
Rated Current: 63mA~30A
額定電壓:125V/250V AC
Rated  Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格:特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   63mA~800mA : _mA250V    1A~30A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

63mA~30A:

注意:對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖(單位:mm)
Outline Drawing and Dimensions(Unit:mm)







3-2結構
Structure
編號
No.
元件
Component
材質
Material
數量
Quantity
(1) 熔絲
Wire
合金
Alloy
1
(2) 銅帽
Cap
黃銅鍍鎳
Brass with mickel plated
2
(3) 本體
Body
陶瓷管
CERAMIC Tube
1
(4) 引線
Lead
鍍錫銅線
Tinned Copper wire
2
(5)
Sand
石英砂
Quartz sand
1

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀:不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀:帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力,持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS

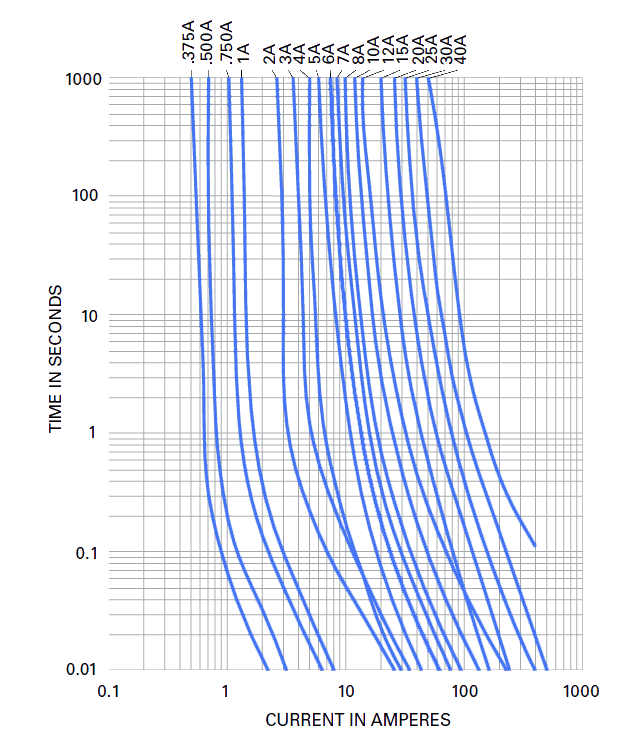

熔斷/電流特性:
Pre-Arcing Time/Current Characteristic

a、Breaking capacity(分?jǐn)嗄芰Γ?Time Lag )
10000A 125V AC
50A 250V AC (less or 1A)
100A 250V AC (1.1A—25A)
600A 250V AC (25A—30A)
b、Electrical characteristics(參照美標)
Rated current 100% 135% 200%
63mA~30A Mini Max. MIN. Max.
4 hours, 1 hour 5 sec. 60 sec.
c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、Approvals
Amp Code Ampere
Rating (A)
Voltage
Rating
(V)
Nominal Cold
Resistance
(Ohms)
Nominal
Melting
I2t (A2 sec)
Agency Approvals
UL CSA
6CTU-.010 0.01 125/250 3324.8000 0.00148 x x
6CTU-.031 0.031 125/250 332.5000 0.0110 x x
6CTU-.062 0.062 125/250 91.7000 0.0276 x x
6CTU-.100 0.1 125/250 33.5500 0.0870 x x
6CTU-.125 0.125 125/250 22.4500 0.100 x x
6CTU-.150 0.15 125/250 15.4500 0.143 x x
6CTU-.175 0.175 125/250 8.9200 0.220 x x
6CTU-.187 0.187 125/250 7.7250 0.230 x x
6CTU-.200 0.2 125/250 6.7700 0.213 x x
6CTU-.250 0.25 125/250 4.4300 0.432 x x
6CTU-.300 0.3 125/250 3.2200 0.690 x x
6CTU-.375 0.375 125/250 2.1550 1.20 x x
6CTU-.400 0.4 125/250 1.9350 1.33 x x
6CTU-.500 0.5 125/250 1.3000 2.50 x x
6CTU-.600 0.6 125/250 0.9495 3.90 x x
6CTU-.700 0.7 125/250 0.7215 6.42 x x
6CTU-.750 0.75 125/250 0.6410 7.00 x x
6CTU-.800 0.8 125/250 0.5725 8.20 x x
6CTU-001. 1 125/250 0.3890 16.3 x x
6CTU-1.25 1.25 125/250 0.2680 24.0 x x
6CTU-01.5 1.5 125/250 0.1975 40.1 x x
6CTU-01.6 1.6 125/250 0.1760 45.0 x x
6CTU-002. 2 125/250 0.1210 80.0 x x
6CTU-02.5 2.5 125/250 0.0835 136.0 x x
6CTU-003. 3 125/250 0.0605 200.0 x x
6CTU-004. 4 125/250 0.0761 9.71 x x
6CTU-005. 5 125/250 0.0522 25.0 x x
6CTU-006 6 125/250 0.0346 60.4 x x
6CTU-007. 7 125/250 0.0227 47.3 x x
6CTU-008. 8 125/250 0.0193 67.1 x x
6CTU-010. 10 125/250 0.0132 137 x x
6CTU-012. 12 125/250 0.0067 129 x x
6CTU-015. 15 125/250 0.0050 245 x x
6CTU-020. 20 125/250 0.0034 575 x x
6CTU-025. 25 125/250 0.0024 1030 x x
6CTU-030. 30 250 0.0019 1690 x x


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍:-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度:+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下,相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度:260±5℃
Soldering Temperature:260±5℃
焊接時間:4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度:350±5℃
Soldering Temperature: 350±5℃
焊接時間:3 Sec. Max.
Soldering Time: 3 Sec. Max.

9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管,烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度:不大於150℃  烘烤時間:50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
