中號插片保險絲ATC-PC-1~40A58V

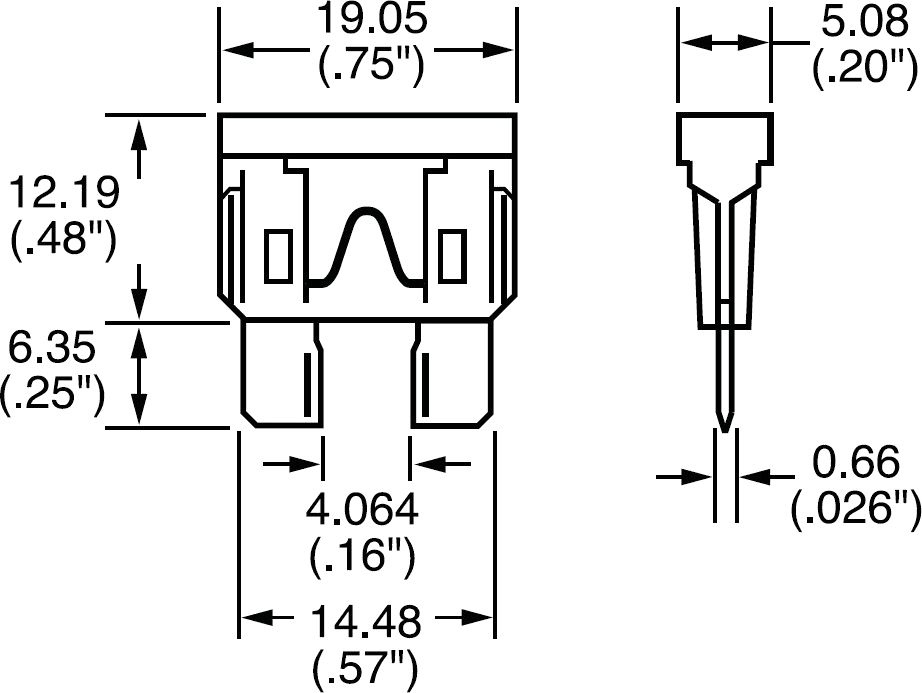

Physical view Dimensions （mm）
尺寸未標示公差：五金部分±0.3mm，塑膠部分：±0.5mm
Time-Current Characteristics
?根據使用狀況，保險絲特性可能改變
According to the using status, the fuse characteristics may change.
?額定電壓：直流32~58V
Rated voltage: DC 32~58V,
?分?jǐn)嗳萘浚?000A@58V DC ?使用溫度：-40℃～+125℃
Breaking capacity: 1000A@58V, DC, temperature: -40 ℃ ~ +125 ℃
?材質：1、鋅合金；2、塑料PC
Material: 1、zinc alloy , 2、 PC plastic.
|
% of Rating
|
Opening Time
Nennstrom
|
Opening Time Min / Max (s)
|
|
100
|
35~40
|
360,000 s / –
|
|
110
|
1~30
|
360,000 s / –
|
|
135
|
1~2
3~40
|
500Ms~600ms
0.75 s / 600 s
|
|
200
|
1~2
3~40
|
100ms~5s
0.15 s / 5 s
|
|
350
|
1~40
|
0.080 s / 500ms
|
|
600
|
1~40
|
100ms / 150ms
|

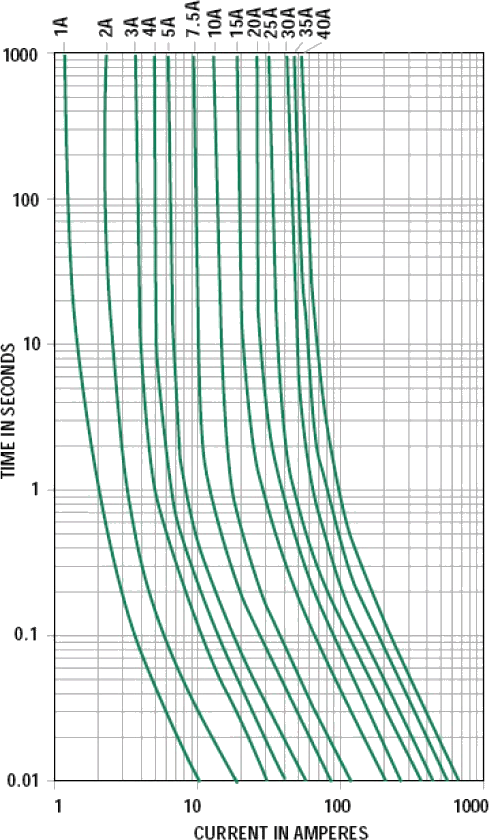

Time-Current Characteristic Curves

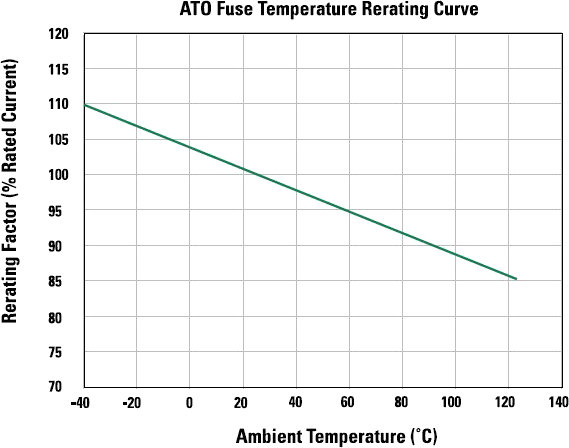

Temperature Rerating Curve
Ratings
|
Prt Number
|
Rating Current(A)
|
Rating Voltage(V)
|
Typ.
Voltage Drop
(mV)
|
ColdResistance
Kaltwiderstand
(mΩ)
|
I2t
|
Color
|
|
ATC-PC-01
|
1A
|
32/48/58
|
176
|
123
|
0.4
|
Blue Ash
|
|
ATC-PC-02
|
2A
|
32/48/58
|
141
|
53.5
|
1.4
|
celandine
|
|
ATC-PC-03
|
3A
|
32/48/58
|
137
|
31.1
|
7.4
|
Purple
|
|
ATC-PC-04
|
4A
|
32/48/58
|
136
|
22.8
|
14
|
Pink
|
|
ATC-PC-05
|
5A
|
32/48/58
|
128
|
17.85
|
26
|
Orange
|
|
ATC-PC-075
|
7.5A
|
32/48/58
|
116
|
10.91
|
60
|
Tan
|
|
ATC-PC-10
|
10A
|
32/48/58
|
109
|
7.70
|
115
|
Red
|
|
ATC-PC-15
|
15A
|
32/48/58
|
102
|
4.80
|
340
|
Blue
|
|
ATC-PC-20
|
20A
|
32/48/58
|
98
|
3.38
|
520
|
Yellow
|
|
ATC-PC-25
|
25A
|
32/48/58
|
92
|
2.52
|
1080
|
Natural
|
|
ATC-PC-30
|
30A
|
32/48/58
|
84
|
1.97
|
1510
|
Green
|
|
ATC-PC-35
|
35A
|
32/48/58
|
87
|
1.61
|
2280
|
Purp red
|
|
ATC-PC-40
|
40A
|
32/48/58
|
86
|
1.44
|
3310
|
Dark red
|
|
ATC-PC-45
|
45A
|
32V/48V
|
85
|
1.32
|
3421
|
Purple
|
|
ATC-PC-50
|
50A
|
32V/48V
|
84
|
1.28
|
3498
|
Purple
|
包裝：1000pcs/袋，16000pcs/箱
