中號插片保險絲ATC-NL-1~40A63V

Physical view                 Dimensions mm)





尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm







Time-Current Characteristics

?根據使用狀況,保險絲特性可能改變

According to the using status, the fuse characteristics may change.

?額定電壓:直流58~63V

Rated voltage: DC 58~63V,

?分?jǐn)嗳萘浚?000A@63V DC ?使用溫度:-40℃~+125℃

Breaking capacity: 1000A@63V, DC, temperature: -40 ~ +125

?材質:1、鋅合金/鍍銀/鍍錫;2、膠料:PA66

Material: 1、zinc alloy/Zinc alloy tin/silver plating , 2、 PA66 plastic.

% of Rating

Opening Time

Nennstrom

Opening Time Min / Max (s)

100

35~40

360,000 s /

110

1~30

360,000 s / –

135

1~2

3~40

500Ms~600ms

0.75 s / 600 s

200

1~2

3~40

100ms~5s

0.15 s / 5 s

350

1~40

0.080 s / 500ms

600

1~40

100ms / 150ms

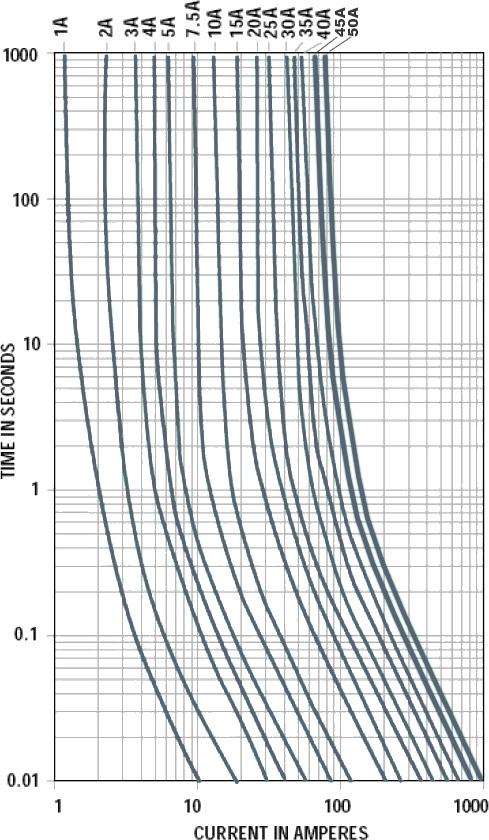

Time-Current Characteristic Curves

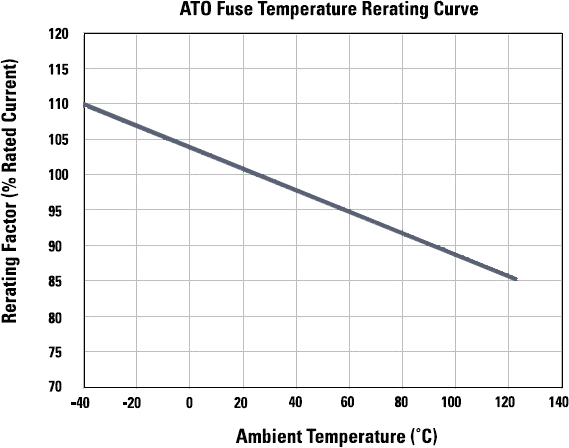

Temperature Rerating Curve







Ratings

Prt Number

Rating Current(A)

Rating Voltage(V)

Typ.

Voltage Drop

(mV)

ColdResistance

Kaltwiderstand

(mΩ)

I2t

Color

ATC-NL1-01

1A

58/63

176

123

0.4

Blue Ash

ATC-NL1-02

2A

58/63

141

53.5

1.4

celandine

ATC-NL1-03

3A

58/63

137

31.1

7.4

Purple

ATC-NL1-04

4A

58/63

136

22.8

14

Pink

ATC-NL1-05

5A

58/63

128

17.85

26

Orange

ATC-NL1-075

7.5A

58/63

116

10.91

60

Tan

ATC-NL1-10

10A

58/63

109

7.70

115

Red

ATC-NL1-15

15A

58/63

102

4.80

340

Blue

ATC-NL1-20

20A

58/63

98

3.38

520

Yellow

ATC-NL1-25

25A

58/63

92

2.52

1080

Natural

ATC-NL1-30

30A

58/63

84

1.97

1510

Green

ATC-NL1-35

35A

58/63

87

1.61

2280

Purp red

ATC-NL1-40

40A

58/63

86

1.44

3310

Dark red

ATC-NL1-45

45A

58V

85

1.32

3421

Purple

ATC-NL1-50

50A

58V

84

1.28

3498

Purple

包裝:1000pcs/袋,16000pcs/
