5*20mm 玻璃管快斷保險絲 ----------VDE UR CCC
1.規格型號和安規認證
MODEL NUMBER AND SAFETY CERTIFICATION
-
品名規格：系列號+額定電流+額定電壓+認證符號
Model Number: Part Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
5GFV 1A 250V 1)系列號 Part Number
2)額定電流 Rated Current
1） 2） 3） 3)額定電壓 Rated Voltage
1-2 額定電流和額定電壓
Rated Current And Voltage
額定電流： 32mA~20A
Rated Current: 32mA~20A
額定電壓:250V AC
Rated Voltage:250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic Symbol+Rated Voltage
32mA~800mA : _mA250V 1A~20A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
32mA~20A:
注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

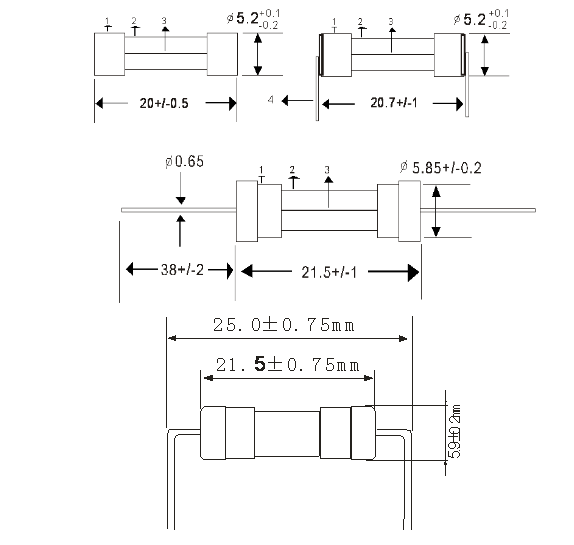

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)
3-2結構
Structure
編號
No.
|
元件
Component
|
材質
Material
|
數量
Quantity
|
|
(1)
|
熔絲
Wire
|
合金
Alloy
|
1
|
|
(2)
|
銅帽
Cap
|
黃銅鍍鎳
Brass with mickel plated
|
2
|
|
(3)
|
本體
Body
|
玻璃管
Glass Tube
|
1
|
|
(4)
|
引線
Lead
|
鍍錫銅線
Tinned Copper wire
|
2
|
4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.
6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic
a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
b、Electrical characteristics
Fast Acting國標、歐標 CCC/VDE)
|
RATED CURRET
|
2.1IN
|
2.75IN
|
4IN
|
10IN
|
|
32mA to 100mA
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
Max.
|
|
30 min
|
10ms
|
500ms
|
3ms
|
100ms
|
20ms
|
|
Above 100mA to 6.3A
|
30min
|
50ms
|
2s
|
10ms
|
300ms
|
20ms
|
|
Above 6..3A to 20A
|
30min
|
50ms
|
2s
|
10ms
|
400ms
|
40ms
|
美標（UL）
|
Rated current
|
1In
|
1.35In
|
2In
|
|
min
|
max
|
max
|
|
32mA~20A
|
4h
|
1h
|
5s
|
c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、Approvals
|
Amp Code
|
Amp Rating
(A)
|
Voltage
Rating
(V)
|
Nominal Cold
Resistance
(Ohms)
|
Nominal
Melting I2t (A2 sec)
|
Maximum
Voltage Drop
(mV)
|
Agency Approvals
|
|
VDE
|
UR
|
CCC
|
CSA
|
CE
|
|
5GFV-.032
|
0.032
|
250
|
262.2000
|
0.00006
|
10000
|
|
x
|
|
x
|
x
|
|
5GFV-.040
|
0.04
|
250
|
183.1500
|
0.00008
|
8000
|
|
x
|
|
x
|
x
|
|
5GFV-.050
|
0.05
|
250
|
15.2000
|
0.00019
|
7000
|
|
x
|
|
x
|
x
|
|
5GFV-.063
|
0.063
|
250
|
10.4500
|
0.00056
|
5000
|
|
x
|
|
x
|
x
|
|
5GFV-.080
|
0.08
|
250
|
7.8900
|
0.00083
|
4000
|
|
x
|
|
x
|
x
|
|
5GFV-.100
|
0.1
|
250
|
5.6965
|
0.00450
|
3500
|
|
x
|
|
x
|
x
|
|
5GFV-.125
|
0.125
|
250
|
3.8200
|
0.00478
|
2000
|
|
x
|
|
x
|
x
|
|
5GFV-.160
|
0.16
|
250
|
2.5250
|
0.01000
|
2000
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.200
|
0.2
|
250
|
1.7000
|
0.02000
|
1700
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.250
|
0.25
|
250
|
1.2325
|
0.04000
|
1400
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.315
|
0.315
|
250
|
0.8800
|
0.11000
|
1300
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.400
|
0.4
|
250
|
0.2770
|
0.12500
|
1200
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.500
|
0.5
|
250
|
0.2065
|
0.21500
|
1000
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.630
|
0.63
|
250
|
0.1900
|
0.41000
|
650
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-.800
|
0.8
|
250
|
0.1203
|
0.85000
|
240
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-001.
|
1
|
250
|
0.0964
|
1.04500
|
200
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-1.25
|
1.25
|
250
|
0.0701
|
2.23000
|
200
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-01.6
|
1.6
|
250
|
0.0528
|
4.61500
|
190
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-002.
|
2
|
250
|
0.0416
|
5.73000
|
170
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-02.5
|
2.5
|
250
|
0.0334
|
9.46000
|
170
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-3.15
|
3.15
|
250
|
0.0224
|
17.72000
|
150
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-004.
|
4
|
250
|
0.0165
|
29.16500
|
130
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-005.
|
5
|
250
|
0.0137
|
42.79500
|
130
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-06.3
|
6.3
|
250
|
0.0095
|
62.46500
|
130
|
x
|
x
|
x
|
x
|
x
|
|
5GFV-008.
|
8
|
250
|
0.0068
|
198.16000
|
130
|
x
|
x
|
x
|
|
x
|
|
5GFV-010.
|
10
|
250
|
0.0063
|
217.63500
|
130
|
|
x
|
x
|
|
x
|
|
5GFV-012.5
|
12.5
|
250
|
0.005
|
423.35000
|
130
|
|
x
|
x
|
|
x
|
|
5GFV-015.
|
15
|
250
|
0.0040
|
607.13500
|
130
|
|
x
|
x
|
|
x
|
|
5GFV-020
|
20
|
250
|
0.00315
|
876.58600
|
110
|
|
x
|
x
|
|
x
|
Temperature Rerating Curve
Average Time Current Curves
7.環境特性
ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃ 烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
