3.6*10mm 玻璃管慢斷保險絲-----UL CSA CQC
1.規格型號和安規認證
MODEL NUMBER AND SAFETY CERTIFICATION
-
品名規格：系列號+額定電流+額定電壓+認證符號
Model Number: Part Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
3GTU 1A 250V 1)系列號 Part Number
2)額定電流 Rated Current
1） 2） 3） 3)額定電壓 Rated Voltage
1-2 額定電流和額定電壓
Rated Current And Voltage
額定電流： 100mA~10A
Rated Current: 100mA~10A
額定電壓;125V/250V AC
Rated Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic Symbol+Rated Voltage
100mA~800mA : _mA250V 1A~10A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
100mA~10A:
注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)
3-2結構
Structure
編號
No.
|
元件
Component
|
材質
Material
|
數量
Quantity
|
|
(1)
|
熔絲
Wire
|
合金
Alloy
|
1
|
|
(2)
|
銅帽
Cap
|
黃銅鍍鎳
Brass with mickel plated
|
2
|
|
(3)
|
本體
Body
|
玻璃管
GLASS Tube
|
1
|
|
(4)
|
引線
Lead
|
鍍錫銅線
Tinned Copper wire
|
2
|
4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.
6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic
a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
b、Electrical characteristics
Time Lag
|
Rated current
|
% of Ampere
|
Opening Rating Time
|
|
100mA~ 10A
|
100%
|
200%
|
|
4 hours, Minimum
|
60 seconds, Max.
|
c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、ORDERING INFORMATION:
|
Catalog Number
|
Ampere Rating
|
Voltage Rating
|
Nominal Resistance Cold mOhms
|
Nominal Melting i2tA2Sec.
|
Agency Approvals
|
|
UL
|
CSA
|
CQC
|
|
3GTU-.100
|
.100
|
125/250V
|
7.5300
|
0.00250
|
×
|
×
|
×
|
|
3GTU-.125
|
.125
|
125/250V
|
2.9850
|
0.00370
|
×
|
×
|
×
|
|
3GTU-.200
|
.200
|
125/250V
|
2.5280
|
0.0161
|
×
|
×
|
×
|
|
3GTU-.250
|
.250
|
125/250V
|
1.7700
|
0.0252
|
×
|
×
|
×
|
|
3GTU-.300
|
.300
|
125/250V
|
1.1880
|
0.0332
|
×
|
×
|
×
|
|
3GTU-.400
|
.400
|
125/250V
|
0.3140
|
0.0735
|
×
|
×
|
×
|
|
3GTU-.500
|
.500
|
125/250V
|
0.2250
|
0.137
|
×
|
×
|
×
|
|
3GTU-.600
|
.600
|
125/250V
|
0.1550
|
0.482
|
×
|
×
|
×
|
|
3GTU-.800
|
.800
|
125/250V
|
0.1120
|
0.949
|
×
|
×
|
×
|
|
3GTU-001
|
1.00
|
125/250V
|
0.0940
|
1.22
|
×
|
×
|
×
|
|
3GTU-01.5
|
1.50
|
125/250V
|
0.0515
|
3.52
|
×
|
×
|
×
|
|
3GTU-01.6
|
1.60
|
125/250V
|
0.0494
|
3.75
|
×
|
×
|
×
|
|
3GTU-002.
|
2.00
|
125/250V
|
0.0410
|
6.56
|
×
|
×
|
×
|
|
3GTU-02.5
|
2.50
|
125/250V
|
0.0344
|
9.19
|
×
|
×
|
×
|
|
3GTU-003.
|
3.00
|
125/250V
|
0.0247
|
18.4
|
×
|
×
|
×
|
|
3GTU-004.
|
4.00
|
125/250V
|
0.0191
|
28.6
|
×
|
×
|
×
|
|
3GTU-005.
|
5.00
|
125/250V
|
0.0114
|
58.6
|
×
|
×
|
×
|
|
3GTU-006.
|
6.00
|
125/250V
|
0.0095
|
77.2
|
×
|
×
|
×
|
|
3GTU-007.
|
7.00
|
125/250V
|
0.0084
|
94.7
|
×
|
×
|
×
|
|
3GTU-008.
|
8.00
|
125/250V
|
0.0077
|
114.0
|
×
|
×
|
×
|
|
3GTU-010.
|
10.0
|
125/250V
|
0.0070
|
224.0
|
×
|
×
|
×
|

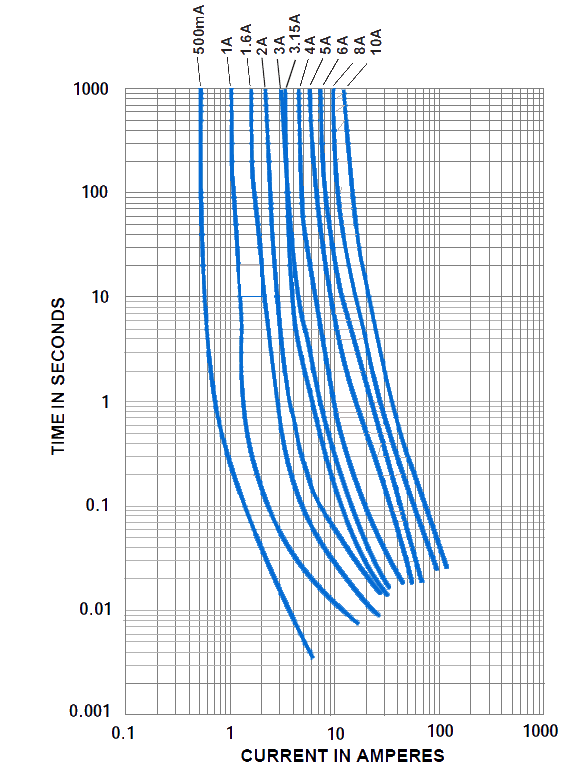

Average Time Current Curves
7.環境特性
ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃ 烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
